高精度高刚性同步伺服直驱机械主轴
• 高精度高刚性主轴结构。
• 高精度动平衡。
• 主轴刚性量化测量。
• 主轴热平衡实验。
• 动态精度实验。

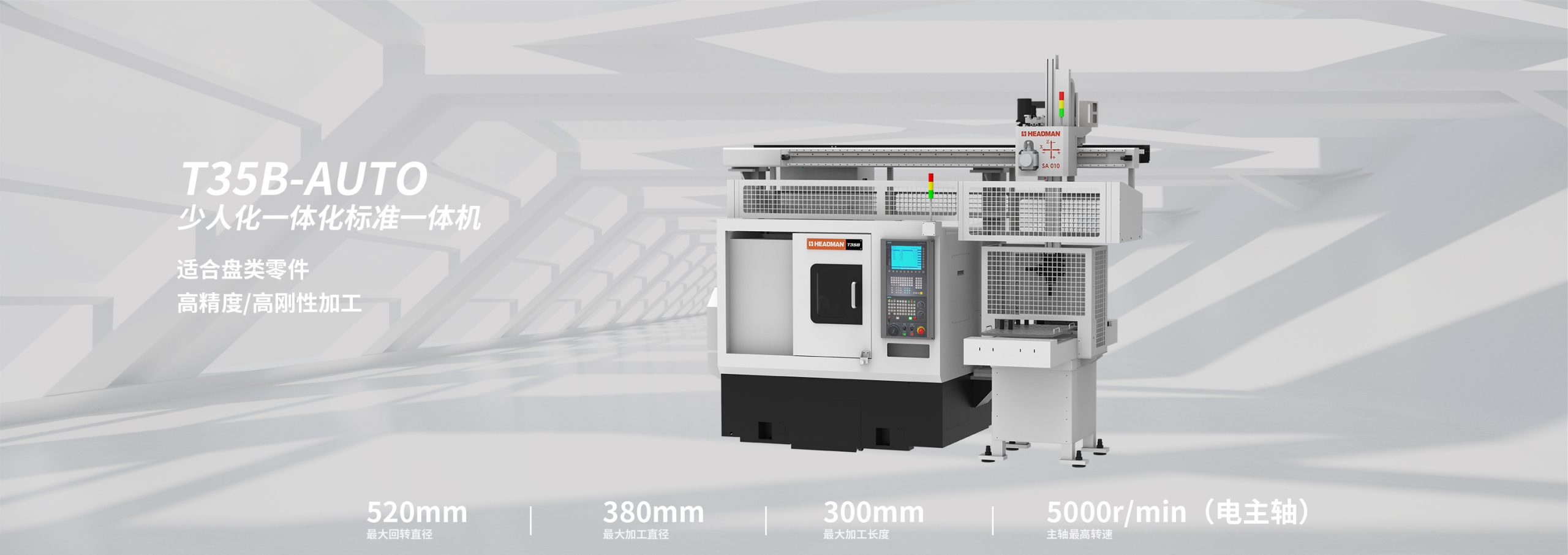

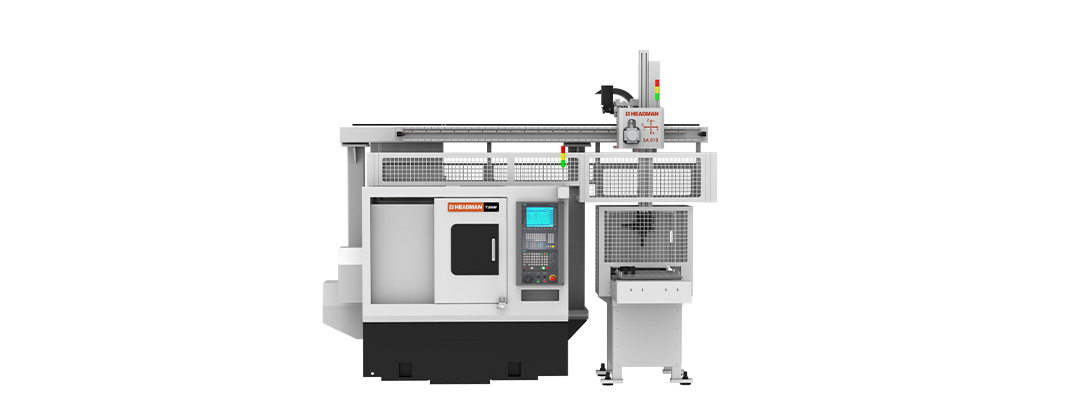

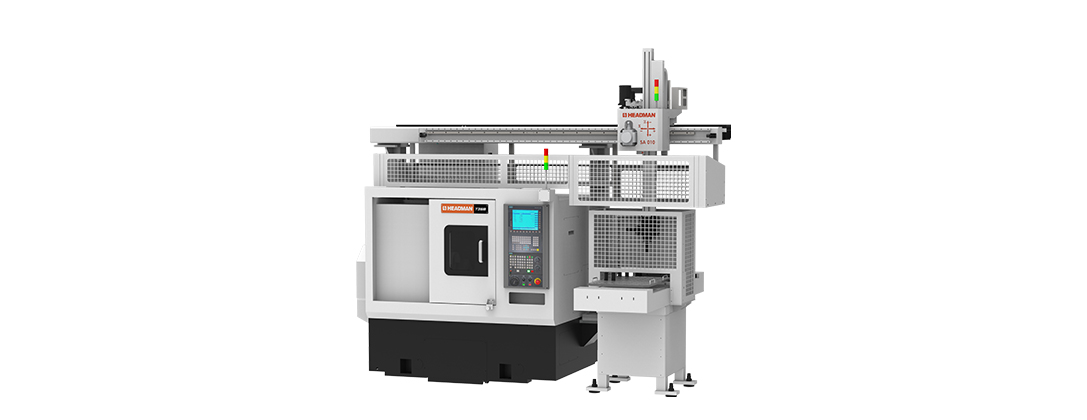

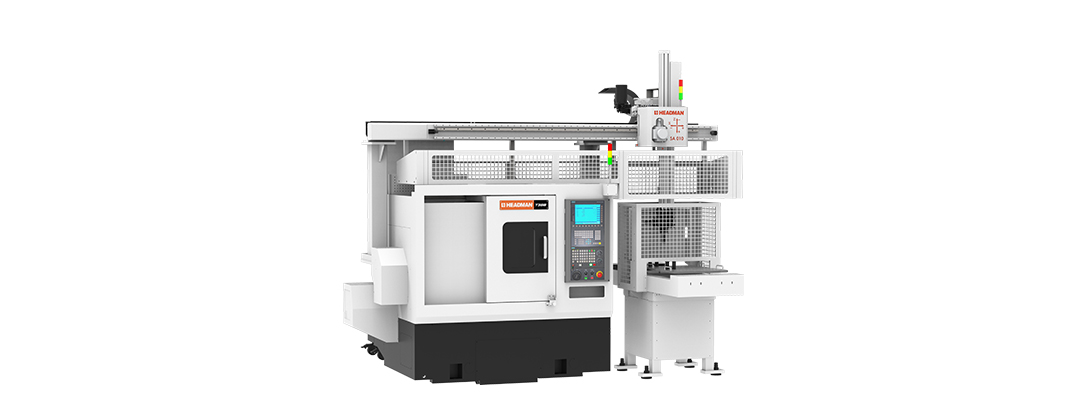

产品外观
产品亮点
数控系统
-
高速高精控制
采用GSKLink工业以太网总线， 最高运行速度100m/min。标配GR-L系列伺服装置及高分辨率绝对式编码器的伺服电机， 可连接光栅尺、磁阻、磁栅、圆光栅编码器等实现进给轴全闭环控制和高精度Cs轴控制。
-
简单快捷的系统调试向导
系统调试向导功能按调试步骤、功能模块等项目列出了需要调试的参数， 简化机床调试过程。
-
智能的校验／自诊断技术
具备语法检查、轨迹预览、机床故障诊断功能， 及操作日志、报警日志、加工日志的记录功能，方便了程序的校验、故障的诊断和维修。
-
支持远程监控和故障诊断
基于以太网LAN接口， 可实现对数控机床的远程监控、故障诊断及可靠性数据的采集与分析。包括加工文件、参数文件、刀偏文件等数据的上传下载， 真正实现远程监视的功能。 支持FTP通讯传输协议。
技术参数
| 加工区 | |
|---|---|
| 最大回转直径 | 520mm |
| 最大加工直径 | 380mm |
| 最大加工长度 | 300mm |
| 最大棒料直径 | 35mm |
| 主轴 | |
|---|---|
| 最高转速（机械/电主轴） | 5000r/min |
| 主机功率（连续/30min） | 5.5/7.5kw |
| 主轴端部形式 | A2-5 |
| 主轴孔直径 | 44mm |
| 刀塔 | |
|---|---|
| 刀具数量 | 4 |
| 刀架类型 | 直排刀架 |
| 最大镗刀杆直径 | 25mm |
| 刀方规格 | 20mm*20mm |
| 行程 | |
|---|---|
| X轴行程 | 400mm |
| Z轴行程 | 350mm |
| X轴快速进给速度 | 20m/min |
| Z轴快速进给速度 | 24m/min |
| 精度 | |
|---|---|
| X轴双向定位精度 | 0.008mm |
| Z轴双向定位精度 | 0.008mm |
| X轴单向重复定位精度 | 0.003mm |
| Z轴单向重复定位精度 | 0.003mm |
| 尺寸 | |
|---|---|
| 标准机床长度 | 3300mm |
| 标准机床宽度 | 2240mm |
| 标准机床高度 | 3450mm |
| 标准机床重量 | 2950kg |
