高精度高刚性同步伺服直驱电主轴
• 海德曼特殊电主轴结构设计。可承受较大的轴向负荷，实现重切削及以车代磨。
• 低转速大扭矩，保证机床在插补铣削状态时的主轴动力高输出。
• 电主轴电机直驱，零传动，振动小，噪音小，动能损失少。
• 精度高，刚性高，稳定性高，效率高。
• 平衡性好，耗能低，发热小。

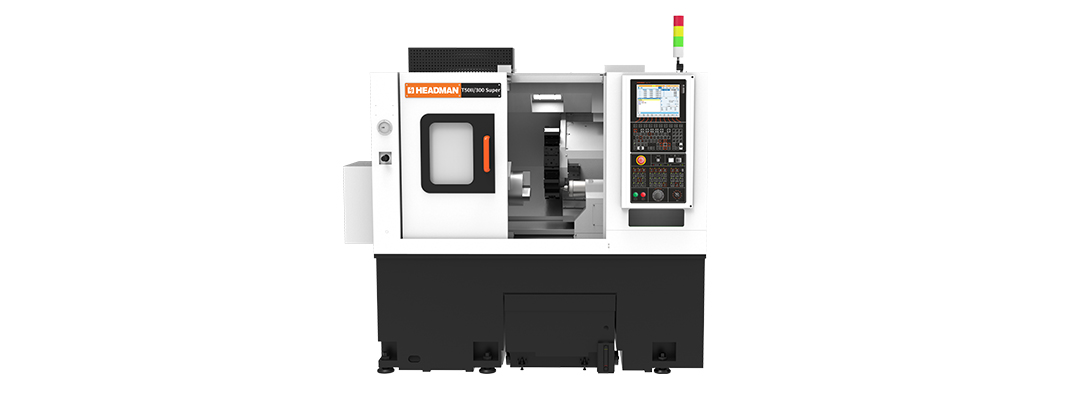

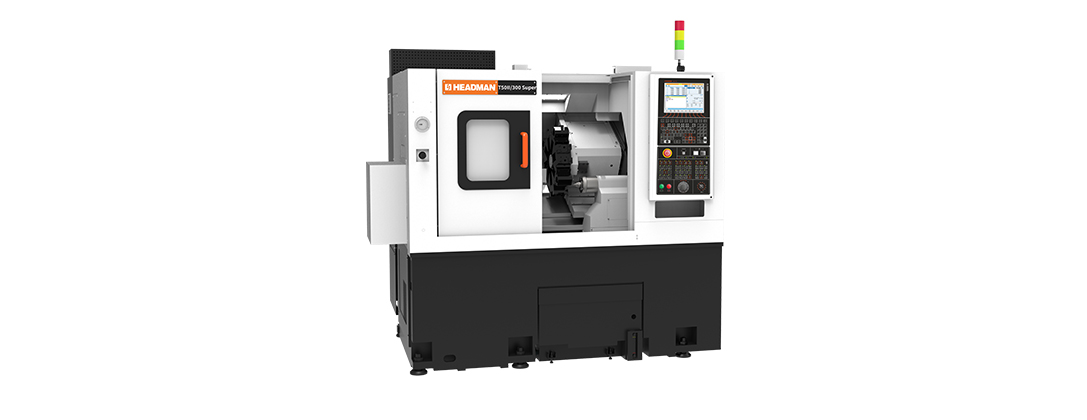

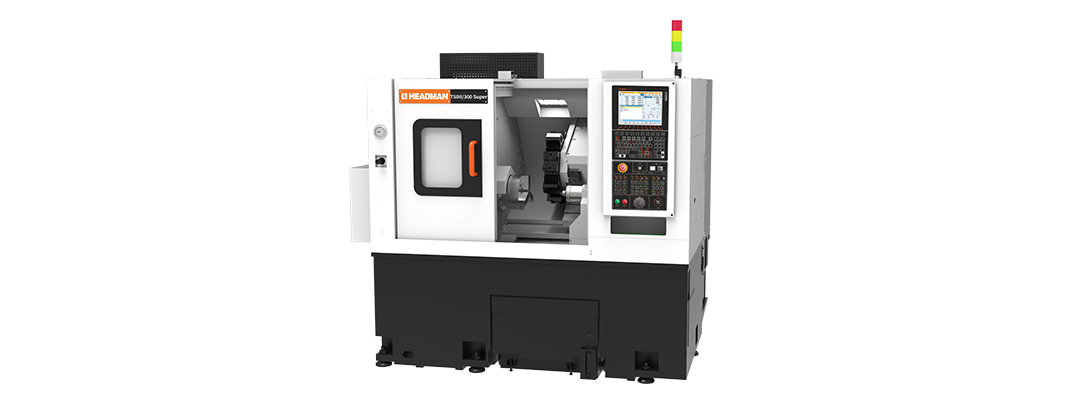

产品外观
产品亮点
-
-
高精度高刚性伺服液压刀塔
• 刀塔采用伺服电机分度，齿盘精定位，液压夹紧的设计结构。
• 刀塔内部全密封，转位无抬升。
• 换刀速度快，定位精度高。
• 可承受7Mpa高压水力。
数控系统
-
用户友好性
海德曼数控系统支持华系、日系两套G代码编程，如兼容FANUC、 广数等G代码。界面符合用户主流操作习惯（可自定义界面）。
-
强大的切削加工技术
①具有直接手动MST（快捷键）调用功能；②具有4GB以上超大程序内存、支持网线传输程序；③支持车削断屑，螺纹断屑，切槽断屑等；④支持螺纹二次装夹复刀；⑤支持变转速车螺纹，实现粗、精车不同转速车螺纹。
-
多种实用技术
①支持程序校验，即轨迹仿真功能；②支持手轮示教（手轮试切）功能；③支持摩擦力补偿功能（处理过象限纹）；④具有“行车记录仪”日志记录功能、撞机保护锁界面功能；⑤具有快捷键功能，如“ALT+P”在线截屏、“ALT+SPACE”中英文输入法切换等；⑥支持外接桁架功能，包括华数桁架、第三方桁架。
-
iNC-Clond数控云管理
海德曼数控系统通过云数控联网，可以实现手机、电脑iNC-Clond远程运维管理（远程维护、生产管理）。
技术参数
| 加工区 | |
|---|---|
| 最大回转直径 | 550mm |
| 最大加工直径 | 330mm |
| 最大加工长度 | 280mm |
| 最大棒料直径 | 51mm |
| 主轴 | |
|---|---|
| 最高转速（电主轴） | 5000r/min |
| 主机功率（连续/30min） | 11/15kw |
| 主轴端部形式 | A2-6 |
| 主轴孔直径 | 62mm |
| 刀塔 | |
|---|---|
| 刀具数量 | 12 |
| 换刀时间 | 0.2s |
| 最大镗刀杆直径 | 40mm |
| 刀方规格 | 25mm |
| 行程 | |
|---|---|
| X轴行程 | 185mm |
| Z轴行程 | 330mm |
| X轴快速进给速度 | 30m/min |
| Z轴快速进给速度 | 36m/min |
| 精度 | |
|---|---|
| X轴双向定位精度 | -mm |
| Z轴双向定位精度 | -mm |
| X轴单向重复定位精度 | -mm |
| Z轴单向重复定位精度 | -mm |
| 尺寸 | |
|---|---|
| 标准机床长度 | 2063mm |
| 标准机床宽度 | 1780mm |
| 标准机床高度 | 1748mm |
| 标准机床重量 | 3300kg |
联系我们
*产品（含具体配置、相关细节、外观、技术参数等）以最终实物为准，设计与规格如有变动，恕不另行通知。最终解释权归海德曼所有。
本产品网页中提及的具体配置、相关细节、外观、技术参数等，不具有任何约束力。
具体的零售交易价格、产品配置及交易细节请与官方授权机构及人员确定，其他渠道可能导致您的财产及权益受到损失。
更多详情，敬请莅临海德曼及各区域办事处，或致电0576-87212222、0576-87370888。
