高精度高刚性同步伺服直驱电主轴
• 海德曼特殊电主轴结构设计。可承受较大的轴向负荷，实现重切削及以车代磨。
• 低转速大扭矩，保证机床在插补铣削状态时的主轴动力高输出。
• 电主轴电机直驱，零传动，振动小，噪音小，动能损失少。
• 精度高，刚性高，稳定性高，效率高。
• 平衡性好，耗能低，发热小。

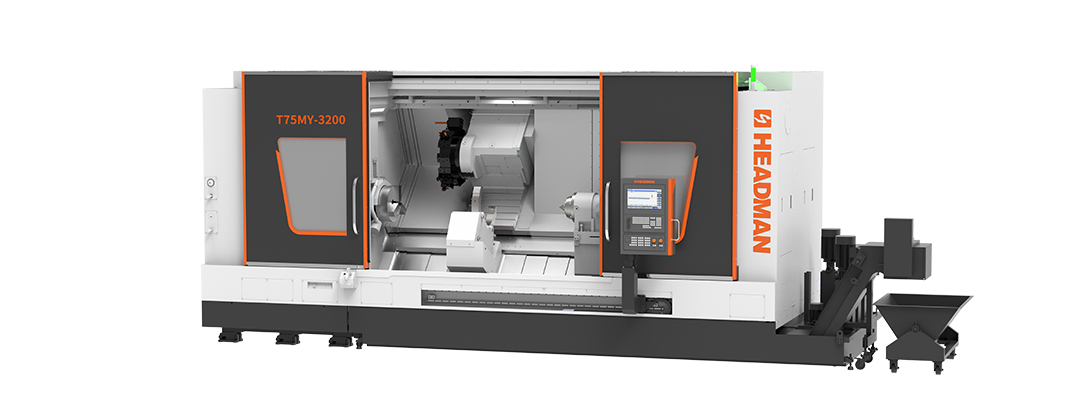

产品外观
产品亮点
-
-
高精度高刚性伺服液压带Y轴动力刀塔
• 刀塔采用伺服电机分度，齿盘精定位，液压夹紧的设计结构。
• 刀塔内部全密封，转位无抬升。
• 换刀速度快，定位精度高。
• 可承受7Mpa高压水力。
• 可实现车削、铣削、镗削、钻孔、攻丝等工艺。
• 配置带Y轴动力刀塔，可实现多轴联动，轻松应对车削、铣削、镗削、钻孔、攻丝等工艺。
• Y轴的精确控制能力，确保了工件的尺寸精度和表面光洁度。
数控系统
-
卓越性能
系统拥有80位浮点数纳米计算精度、ISO语言编译器且兼容各种编程语言、短信功能、数控仿真及动画支持等特色。
-
智能化编程
通过智能化编程使得操作者无需掌握复杂的G代码（EIA/ISO)，机床操作简单。在PC机环境下的实时模拟操作和编程可以方便的实现工艺与编程集成，为建立制造执行系统提供了方便。
-
坚固耐用
数控系统采用压铸镁操作面板前盖、基于面板且接口很少的CNC设计以及高防护等级，可在恶劣环境中可靠运行。无风扇、无硬盘的设计以及无需缓冲的NVRAM存储器技术。
-
用户友好性
数控系统采用具有短行程按键的数控全键盘和高分辨率彩色显示屏，易于操作。CNC数据可以通过操作面板正面的USB和RJ45接口快速简单地传输。
技术参数
| 加工区 | |
|---|---|
| 最大回转直径 | 850mm |
| 最大加工直径 | 510mm |
| 最大加工长度 | 3200mm |
| 主轴 | |
|---|---|
| 最高转速（电主轴） | 2500r/min |
| 主机功率（连续/30min） | 49/64kw |
| 主轴端部形式 | A2-11 |
| 主轴孔直径 | 132mm |
| 刀塔 | |
|---|---|
| 刀具数量 | 12 |
| 换刀时间 | 0.25s |
| 最大镗刀杆直径 | Φ50mm |
| 刀方规格 | 32mm*32mm |
| 旋转刀具 | |
|---|---|
| 铣轴速度 | 4000r/min |
| 铣轴功率 | 8.8kW |
| 铣轴能力 | 钻：Φ25mm；立铣刀：Φ25mm；攻丝：M24×3 |
| 行程 | |
|---|---|
| X轴行程 | 360mm |
| Z轴行程 | 3345mm |
| Y轴行程 | 180（±90）mm |
| X轴快速进给速度 | 30m/min |
| Z轴快速进给速度 | 24m/min |
| Y轴快速进给速度 | 15m/min |
| 精度 | |
|---|---|
| X轴双向定位精度 | 0.011mm |
| Z轴双向定位精度 | 0.021mm |
| Y轴双向定位精度 | 0.008mm |
| X轴单向重复定位精度 | 0.003mm |
| Z轴单向重复定位精度 | 0.006mm |
| Y轴单向重复定位精度 | 0.003mm |
| 尺寸 | |
|---|---|
| 标准机床长度 | 7740mm |
| 标准机床宽度 | 2700mm |
| 标准机床高度 | 2867mm |
| 标准机床重量 | 24700kg |
